A atualização de um sistema pendente com fio para um sistema sem fio melhora a segurança e a mobilidade do operador no chão de fábrica. No entanto, o emparelhamento ou a fiação inadequados apresentam riscos operacionais graves. Você não pode permitir erros elétricos em ambientes de elevação de alta capacidade.
Seja na modernização de um guincho legado ou na substituição de um controlador quebrado, o emparelhamento raramente é apenas uma simples sincronização digital. Requer a integração profunda do novo receptor nos contatores magnéticos da talha. Você também deve combinar frequências de rádio específicas com precisão para evitar cruzamentos perigosos de sinais.
Este guia detalha os requisitos de fiação física necessários para uma instalação segura. Detalhamos o processo de emparelhamento de frequência digital usado por profissionais do setor. Você também aprenderá os critérios de segurança necessários para avaliar e implementar com eficácia uma solução de nível industrial.
O emparelhamento envolve duas fases distintas: conectar fisicamente o receptor aos relés do motor da talha e sincronizar digitalmente a frequência de RF do transmissor.
Não ignore o hardware de segurança existente; garantir que a função remota de parada de emergência e os interruptores de limite físicos permaneçam totalmente operacionais após a instalação.
Ao avaliar um receptor transmissor de controle remoto de talha elétrica, priorize a compatibilidade de tensão, classificações IP industriais e opções de canais dedicados para evitar interferência de sinal cruzado.
Os compradores muitas vezes confundem controles remotos padrão de consumo com sistemas de elevação industriais. Uma configuração segura requer uma arquitetura industrial específica para evitar movimentos não comandados. Os eletrônicos de consumo usam sinais simples de amplo espectro. Maquinário pesado industrial exige comunicação de rádio ponto a ponto criptografada. Um verdadeiro controlador de elevação sem fio depende de componentes internos robustos projetados especificamente para ambientes perigosos.

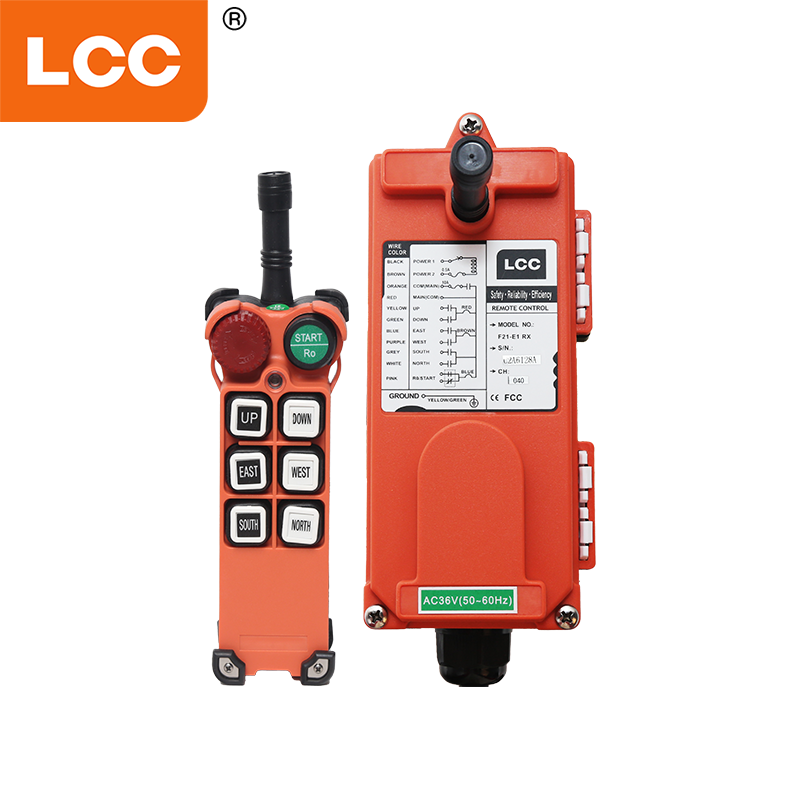

Discutir a unidade voltada para o operador revela sua importância crítica. O aparelho transmissor requer uma fonte de alimentação localizada, normalmente de baterias de nível industrial. Ele abriga botões direcionais fortemente protegidos. Mais importante ainda, ele possui um interruptor tipo cogumelo ativo remoto de parada de emergência . Este interruptor serve como a última opção de segurança para o operador.

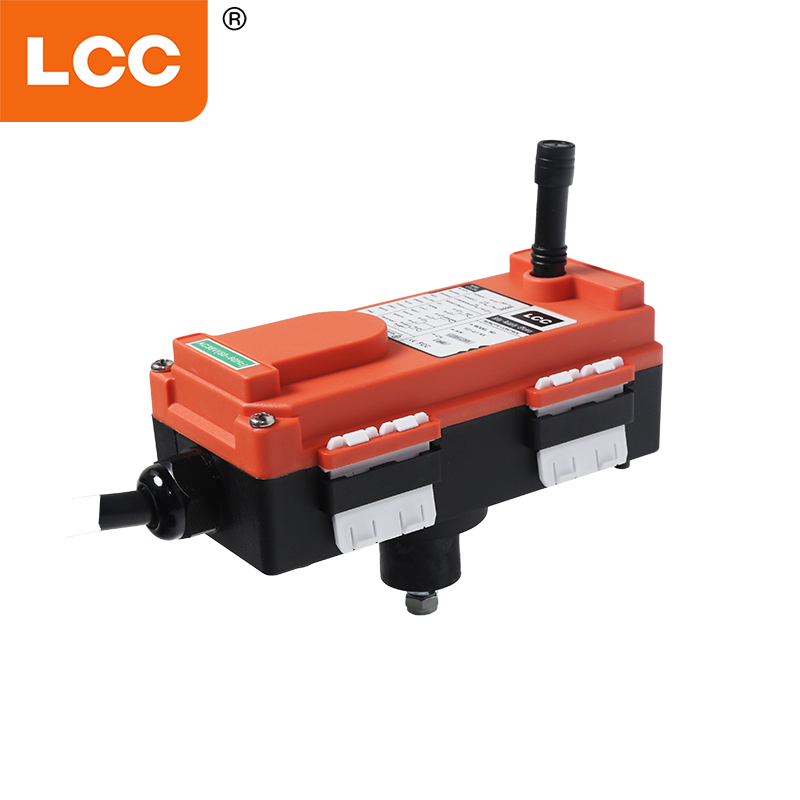

O receptor atua como a ponte vital entre a entrada humana e a saída mecânica. Você monta esta unidade base diretamente na estrutura do guindaste. Ele recebe o sinal de RF localizado. Em seguida, ele traduz esse sinal em cliques de relés físicos. Esses fechamentos de relés internos enviam tensão de controle para acionar os contatores magnéticos de serviço pesado da talha.
Os sistemas seguros utilizam códigos de identificação exclusivos para gerenciar a sincronização de frequência. Os fabricantes programam milhões de combinações exclusivas de ID. Eles conseguem isso por meio de dip switches físicos ou sequências de emparelhamento digital criptografadas. Este rígido protocolo de segurança garante que um controle remoto específico opere apenas uma talha designada. Elimina completamente o risco de interferência quando vários guindastes operam dentro da mesma instalação.
Adicionar um controle remoto sem fio a uma talha de serviço pesado representa um trabalho elétrico de alto risco. Você deve abordar esta tarefa com seriedade. Erros levam à queda de cargas, danos ao equipamento ou ferimentos graves.
As diretrizes de segurança estaduais e federais exigem procedimentos rígidos de bloqueio/etiquetagem (LOTO). Você deve desligar toda a energia do disjuntor principal antes de abrir o alojamento da talha. Proteja a caixa de desconexão usando um cadeado pessoal. Verifique a falta de tensão utilizando um multímetro digital calibrado. Nunca confie apenas em uma inspeção visual.
A incompatibilidade de requisitos de energia está entre as falhas de instalação mais comuns. Os receptores operam em entradas de tensão específicas. Um receptor de 110 V conectado a um circuito de controle de 220 V destruirá instantaneamente a PCB interna. Por outro lado, fornecer 24 Vcc a um receptor de 110 Vca resulta em completa não funcionalidade. Sempre verifique a tensão existente no circuito de controle antes de adquirir seu equipamento.
Erros elétricos comuns de DIY frequentemente envolvem a integridade do interruptor de limite. Evite explicitamente diagramas de fiação que proponham ignorar os interruptores físicos de limite superior e inferior da talha. Esses interruptores de limite evitam que o bloco do gancho bata no tambor. O receptor sem fio deve ficar perfeitamente em série dentro deste circuito de segurança.
Erros comuns de pré-instalação:
Supondo que a tensão primária do motor corresponda à tensão do circuito de controle.
Deixar de testar o multímetro em uma fonte ativa conhecida antes de verificar a talha.
Encomendar um receptor sem verificar os requisitos exatos de fase dos contatores.
Conectar a caixa receptora física à infraestrutura da talha requer uma execução metódica. Você deve direcionar os fios com segurança para evitar atrito com componentes metálicos vibrantes. Um premium receptor transmissor de talha fornece um esquema detalhado impresso diretamente em sua caixa.
Você deve primeiro identificar os cabos de alimentação primários da caixa receptora. Localize os terminais de entrada Linha (L) e Neutro (N). Eles fornecem energia constante à placa de circuito interno do receptor.
A seguir, identifique os fios de controle direcional. Esses fios governam os movimentos primários para cima/para baixo e secundários leste/oeste. Cada direção corresponde a um relé interno específico dentro da caixa receptora.
Finalmente, localize o fio comum (COM). O fio comum faz a ponte entre todas as bobinas do contator. Quando um relé direcional fecha, ele envia esta tensão comum diretamente para o contator escolhido.
Tabela de terminais do circuito de controle
Função terminal | Cor do fio padrão (varia) | Destino da conexão |
|---|---|---|
Linha de energia (L) | Preto ou Marrom | Saída do transformador de controle |
Neutro (N) | Branco ou Azul | Transformador Comum |
Direcional PARA CIMA | Amarelo | Bobina do contator ascendente (A1) |
Direcional PARA BAIXO | Verde | Bobina do contator descendente (A1) |
COM principal | Red | Ponte entre todos os relés direcionais |
Você deve conectar as saídas direcionais do receptor diretamente às bobinas primárias dos contatores da talha. Essas bobinas geralmente apresentam marcações de terminal A1 e A2. O receptor fornece tensão para A1, fechando o contator.
Aconselhamos fortemente o uso de terminais de fio e blocos de terminais industriais adequados. Evite torcer fios desencapados sob fita isolante. Guindastes geram imensa vibração operacional. Conexões torcidas se soltam rapidamente. Fios soltos causam arco elétrico, contatos soldados e movimentos de elevação não comandados. Prenda uma ponteira de metal em cada extremidade do fio desencapado antes de inseri-lo nos terminais do contator.
O estabelecimento da conexão RF segura ocorre após a verificação da alimentação do hardware. A sincronização remota de uma talha elétrica garante controle exclusivo sobre o mecanismo de elevação.
Os modelos legados e padrão geralmente utilizam configurações físicas de dip switch. Você deve abrir os invólucros plásticos do monofone e da unidade receptora. Dentro, você encontrará um pequeno bloco de pequenos interruptores. Eles representam um código binário de 8 ou 12 bits. Você deve alinhar os interruptores do aparelho perfeitamente para corresponder ao padrão dentro do receptor. Se pelo menos um switch não corresponder, o sistema ignorará todos os comandos.
Os modelos industriais modernos frequentemente apresentam sequências digitais de emparelhamento automático. Isto elimina a necessidade de abrir gabinetes selados.
Ligue a caixa receptora principal.
Pressione e segure o botão de emparelhamento designado localizado na PCB do receptor.
Mantenha pressionados simultaneamente botões direcionais específicos (por exemplo, Para cima e Leste) no transmissor.
Aguarde até que o indicador LED pisque em verde, confirmando a sincronização de memória bem-sucedida.
Exija uma fase de testes rigorosa sem qualquer carga anexada ao gancho. Verifique cuidadosamente a precisão direcional. Pressionar "Para cima" deve enrolar o cabo para dentro. Teste a parada de emergência imediatamente durante um movimento padrão. Confirme se ele corta o circuito de controle instantaneamente e derruba fisicamente os contatores magnéticos.
A escolha de um sistema que sobreviva a ambientes industriais adversos requer uma estrutura de decisão rigorosa. Não baseie as decisões de compra apenas no preço de aquisição inicial. Um receptor transmissor de controle remoto de talha elétrica não confiável custa milhares em tempo de inatividade da fábrica.
Avalie minuciosamente as classificações de durabilidade e proteção de ingresso (IP). Você deve exigir classificações IP65 ou IP67 para aplicações pesadas. O receptor deve sobreviver à poeira de concreto transportada pelo ar, à alta umidade e às flutuações extremas de temperatura das instalações. IP67 garante que a PCB interna permaneça completamente protegida mesmo durante procedimentos de lavagem intensos.
Discuta a integridade do sinal e o alcance operacional realista. A maioria das unidades de qualidade anuncia um alcance de 100 metros. No entanto, estruturas metálicas espessas, como vigas I e coberturas de aço, impactam significativamente a confiabilidade de RF. Procure sistemas com tecnologia anti-interferência UHF/VHF avançada. Esses sistemas procuram ativamente canais limpos e frequências de salto para evitar zonas mortas.
Os recursos de segurança continuam sendo fundamentais. Um sistema compatível deve assumir como padrão um estado à prova de falhas.
Falha da bateria: O transmissor deve enviar um comando de parada automática imediatamente antes da perda de energia.
Perda de Sinal: O relé Watchdog interno do receptor deverá desligar todos os contatores se perder a comunicação por mais de um segundo.
Bloqueio de botão: Os botões de etapa dupla devem ser desengatados mecanicamente se detritos os forçarem a uma posição presa.
Resolver problemas imediatamente após a configuração requer uma mentalidade lógica de solução de problemas. Não arranque a cablagem prematuramente. Diagnosticar os sintomas sistematicamente.
Se o receptor clicar de forma audível, mas o motor não engatar, provavelmente há um problema no circuito de controle. O emparelhamento digital foi bem-sucedido, daí o som de clique. Porém, a tensão correta não está alcançando as bobinas do contator. Verifique a conexão do fio comum (COM). Verifique se o transformador de controle produz a tensão esperada sob carga.
Quedas intermitentes de sinal afetam instalações mal planejadas. Verifique primeiro se há baterias fracas no transmissor. Em seguida, inspecione o posicionamento da antena do receptor. A montagem da antena completamente dentro de um invólucro de metal grosso limita severamente o alcance. Você pode precisar de uma extensão de antena externa. Além disso, investigue interferências de RF locais originadas de máquinas pesadas recentemente instaladas nas proximidades.
Se apenas uma direção funcionar corretamente, suspeite de uma falha mecânica ou elétrica localizada. Você pode enfrentar um relé queimado especificamente para o circuito “Down” dentro do receptor. Alternativamente, um microinterruptor defeituoso abaixo da almofada de silicone do transmissor está degradado. Teste a continuidade da bobina do contator para descartar emperramento mecânico no lado da talha.
O emparelhamento de um transmissor e receptor de talha exige precisão de fiação mecânica seguida de sincronização digital segura. Você obtém segurança operacional respeitando os requisitos de tensão, mantendo interruptores de limite e utilizando técnicas de terminação adequadas. Os ambientes industriais punem equipamentos frágeis, tornando obrigatórios gabinetes robustos com classificação IP.
Audite o esquema de fiação atual da sua talha antes de comprar uma substituição remota. Documente as cores dos fios e tensões do contator existentes. É altamente recomendável consultar um eletricista industrial licenciado se os contatores internos parecerem não documentados, muito degradados ou excessivamente complexos. A implementação adequada garante, em última análise, que seus operadores possam levantar cargas enormes com segurança a uma distância segura.
R: Geralmente não. Transmissores e receptores emparelham-se através de microchips proprietários e bandas de frequência criptografadas específicas. Os fabricantes codificam algoritmos exclusivos em seu firmware. Normalmente, você deve comprá-los como um conjunto compatível para garantir segurança e funcionalidade.
R: Você não pode contorná-lo com segurança. Você deve solicitar um transmissor de substituição exato do fabricante original. Uma vez recebido, emparelhe-o usando o botão de emparelhamento interno do receptor ou combinando precisamente os dip switches internos com o código original.
R: O receptor provavelmente foi conectado em paralelo à alimentação principal, em vez de perfeitamente em série com o contator principal do circuito de controle. O sistema deve ser totalmente religado para garantir que o relé de parada de emergência interrompa imediatamente o circuito de controle comum.
