As operações de máquinas pesadas exigem eficiência máxima durante cada tarefa. Hoje, os operadores enfrentam imensa pressão para manobrar com segurança em torno de cargas perigosas e móveis. Depender de alavancas manuais ou pingentes amarrados restringe severamente a mobilidade do operador. Alcançar a segurança ideal sem perder a precisão dos sistemas tradicionais de energia fluida representa um desafio significativo. Você quer distância da zona de perigo. No entanto, você não pode comprometer os movimentos exatos da sua máquina. A atualização para uma configuração sem fio requer uma compreensão clara da interface eletro-hidráulica. Esse conhecimento orienta decisões informadas de aquisição e integração. Exploraremos como esses componentes robustos interagem no campo. Você aprenderá a mecânica fundamental que separa funções simples de ligar/desligar de controles proporcionais complexos.
Os controles de rádio traduzem as entradas do operador em radiofrequências digitais, que um receptor converte em correntes elétricas (PWM ou tensão padrão) para acionar os solenóides das válvulas.
Escolher entre 'bang-bang' (ligado/desligado) e controle proporcional é o principal fator de custo e precisão em válvulas hidráulicas controladas por rádio.
A implementação bem-sucedida requer a correspondência entre as capacidades do receptor do transmissor industrial e o ambiente operacional do maquinário e os padrões de conformidade (por exemplo, ISO 13849).
A modernização de máquinas existentes muitas vezes necessita de sistemas híbridos com operações manuais para garantir redundância operacional.

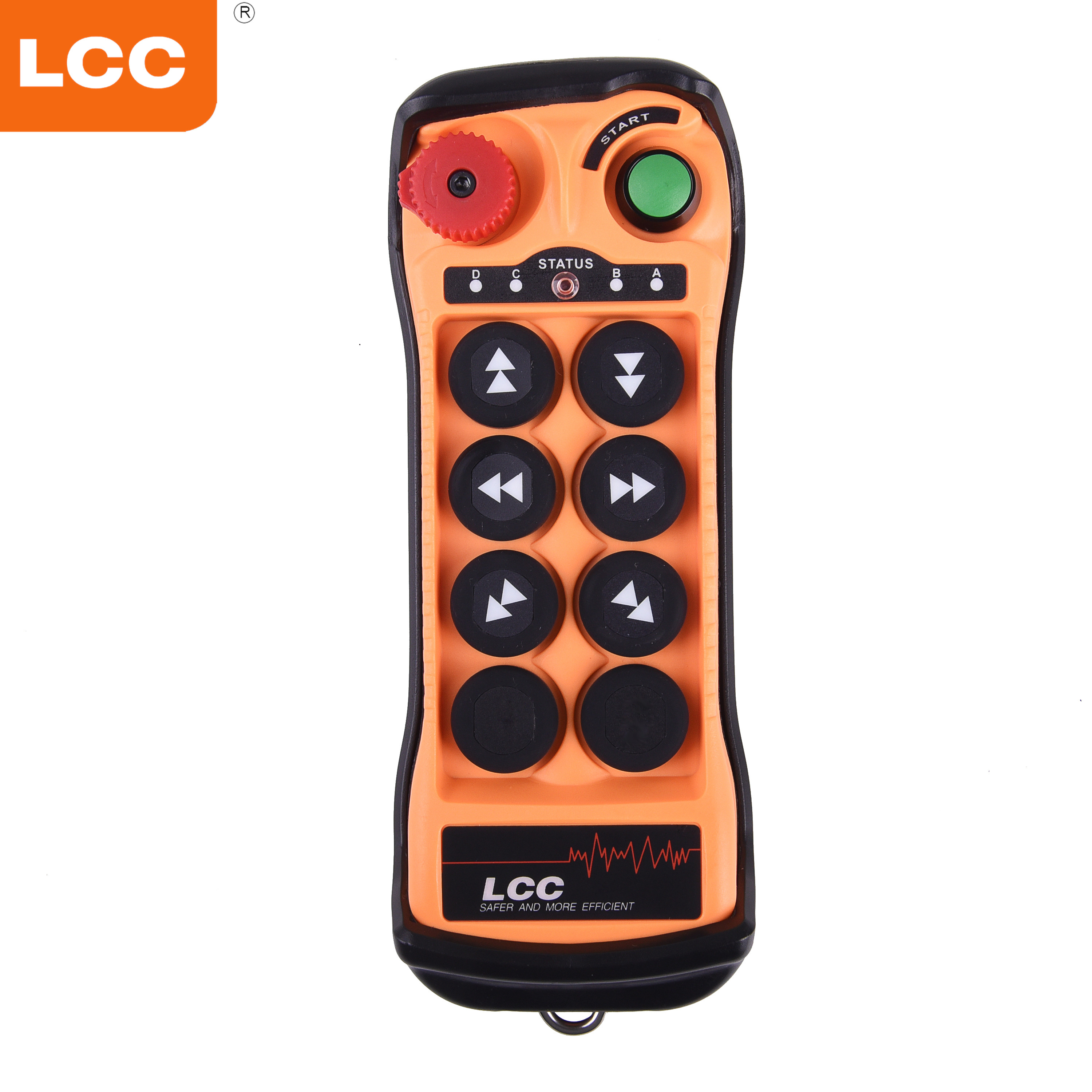

Compreender a ponte entre os sinais digitais e a energia fluida pesada requer observar os componentes do sistema. Os operadores iniciam cada ação. Eles interagem diretamente usando joysticks ou botões no transmissor. Esses movimentos físicos são registrados dentro do controlador. O circuito interno gera instantaneamente um sinal digital correspondente. Esta conversão rápida coloca toda a máquina em movimento.
O sistema então depende de um link sem fio seguro. Os transmissores transmitem esses pacotes de dados digitais em frequências de rádio específicas. Normalmente você verá sistemas industriais operando em bandas de 433 MHz, 900 MHz ou 2,4 GHz. Essas frequências garantem a entrega rápida de dados ao maquinário pesado. O sinal viaja pelo ar em milissegundos.

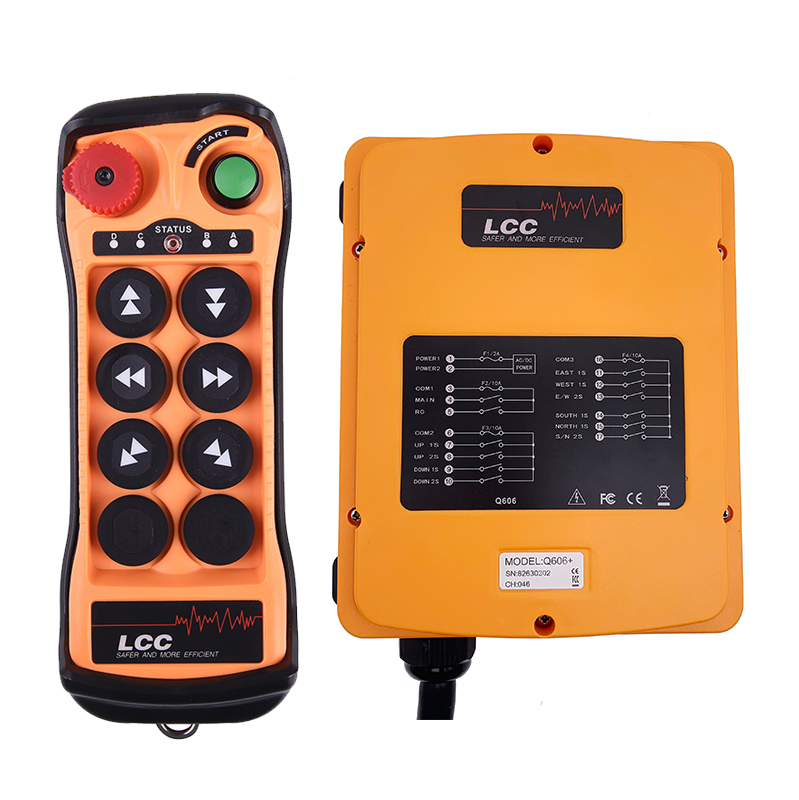

Em seguida, a unidade receptora assume o controle. Você monta esta caixa durável diretamente no equipamento móvel. Ele atua como o cérebro da máquina. O receptor captura o sinal de RF recebido continuamente. Ele decodifica rapidamente o pacote de dados em uma saída elétrica utilizável. Esta etapa traduz a intenção do operador em tensão real.
Por fim, chegamos à fase de atuação eletro-hidráulica. O receptor envia esta tensão específica diretamente para os solenóides da válvula. Os solenóides funcionam como eletroímãs poderosos. O campo magnético resultante puxa ou empurra o carretel interno. O deslocamento do carretel direciona o fluido hidráulico pressurizado para cilindros ou motores específicos. Este fluxo de fluido força as peças mecânicas a se moverem.
Os engenheiros devem compreender uma realidade crucial de implementação. O ponto de integração permanece estritamente elétrico. Seu novo sistema de rádio nunca toca no fluido hidráulico. Ele faz interface apenas por meio de fiação elétrica. Esta separação significa que a sua infraestrutura hidráulica existente muitas vezes permanece inteiramente intacta. Você não precisa reconstruir suas bombas ou mangueiras.
A escolha do tipo de controle correto impacta diretamente o comportamento da máquina. Você deve avaliar as necessidades específicas de suas operações diárias. Uma aplicação simples requer uma configuração muito diferente de uma tarefa de elevação altamente precisa. Classificamos essas escolhas em dois domínios principais.
Comparação de tipos de controle de válvula
Recurso de controle | Ligar/Desligar (Bang-Bang) | Proporcional (PWM) |
|---|---|---|
Funcionalidade | Totalmente aberto ou totalmente fechado | Controle de vazão variável |
Melhores aplicativos | Estabilizadores, guinchos básicos | Guindastes, escavadeiras, elevadores pesados |
Tipo de sinal | Tensão padrão (por exemplo, 12V/24V) | Modulação por largura de pulso (PWM) |
Complexidade | Baixo | Alto |
Os profissionais da indústria costumam chamar isso de controle “bang-bang”. A válvula opera de forma estritamente binária. Ele permanece totalmente aberto ou totalmente fechado. Não existe meio termo para o fluxo de fluidos. No momento em que o operador pressiona o botão, o fluido corre à velocidade máxima.
Este estilo de controle é excelente em ambientes específicos. Funciona perfeitamente para funções direcionais simples. Os exemplos incluem a implantação de estabilizadores ou a operação de guinchos básicos de recuperação. Você não precisa de velocidades variáveis para essas tarefas simples. O custo inicial mais baixo atrai muitos gestores de frota. Além disso, as equipes de manutenção consideram esses circuitos básicos muito mais fáceis de solucionar.
Os sistemas proporcionais introduzem um alto nível de sutileza. O receptor usa modulação por largura de pulso (PWM) para variar a corrente elétrica. Esta mudança de corrente desloca o carretel da válvula de forma variável. Ele controla a taxa de fluxo do fluido com base exatamente na distância que você empurra o joystick.
Este método brilha durante aplicações exigentes. Um avançado controlador de elevação hidráulica requer absolutamente essa precisão no manuseio de carga. Os operadores que movimentam cargas pesadas de guindastes precisam de movimentos lentos e deliberados. Os solavancos repentinos das válvulas bang-bang causariam oscilações de carga perigosas.
Ao avaliar estes sistemas proporcionais, observe atentamente as especificações técnicas. Procure receptores que ofereçam frequências de pontilhamento ajustáveis. Dither é uma oscilação rápida e minúscula enviada ao solenóide. Mantém o carretel vibrando levemente. Este micromovimento constante evita o atrito da válvula. A aderência faz com que o carretel emperre, prejudicando sua precisão.
A aquisição de um controle remoto confiável para equipamento hidráulico requer uma verificação rigorosa. Você não pode tratar esses sistemas como produtos eletrônicos básicos de consumo. Eles governam forças massivas e potencialmente perigosas. Cada comprador deve priorizar estruturas de segurança e resiliência ambiental.
Padrões de segurança oficiais ditam a base para qualquer compra. A funcionalidade de Parada de Emergência Obrigatória (E-Stop) não é negociável. Este botão deve estar em conformidade com rigorosos padrões globais. Procure certificações que atendam a PLd ou PLe sob a estrutura ISO 13849-1. Alternativamente, garanta a conformidade através dos padrões SIL 3.
Os mecanismos à prova de falhas fornecem outra camada crítica de proteção. Considere o que acontece durante uma perda repentina de sinal. E se o receptor perder energia inesperadamente? O sistema deve acionar um fechamento automático da válvula. Os carretéis devem retornar imediatamente à posição neutra. Isto interrompe instantaneamente todo o movimento da máquina, evitando cargas descontroladas.
Máquinas pesadas operam em ambientes brutais. Poeira, água e produtos químicos corrosivos atacam constantemente os componentes externos. Tanto o transmissor quanto o receptor precisam de altas classificações de proteção contra ingresso. Você deve exigir classificações IP65 ou IP67 para esses dispositivos.
Estas classificações provam que os gabinetes podem suportar abusos extremos. Eles bloquearão o óleo hidráulico intrusivo. Eles sobreviverão a lavagens agressivas de alta pressão no final do turno. Além disso, eles mantêm os circuitos internos protegidos contra chuva congelante e calor escaldante.
Os locais de trabalho muitas vezes sofrem com imensa poluição por radiofrequência. Vários empreiteiros podem operar equipamentos remotos simultaneamente. Para combater isso, os sistemas modernos utilizam a tecnologia Frequency Hopping Spread Spectrum (FHSS). O transmissor e o receptor alternam constantemente entre frequências diferentes. Isto evita interferências em locais de trabalho movimentados.
Você deve testar uma suposição principal antes da implantação. Verifique os requisitos reais de linha de visão do sistema escolhido. Compare essas especificações com as obstruções reais do local de trabalho. Estruturas de aço e paredes grossas de concreto podem degradar os sinais. Sempre mapeie seu ambiente operacional com cuidado.
A integração de uma configuração de controle de válvula sem fio apresenta diferentes desafios mecânicos. Você basicamente tem dois caminhos. Você pode reformar suas alavancas manuais mais antigas. Como alternativa, você pode instalar blocos novos e prontos para uso remoto. Cada abordagem traz vantagens e riscos distintos.
Muitas máquinas mais antigas dependem estritamente de tirantes manuais ou válvulas monobloco. Atualizá-los significa adicionar atuadores eletro-hidráulicos especializados. Os mecânicos aparafusam esses atuadores diretamente nas ligações das válvulas existentes. O receptor então envia sinais para esses atuadores externos.
Esta abordagem apresenta riscos notáveis. Isso cria maior complexidade de integração. Você enfrenta um potencial real para encadernação mecânica. Se os técnicos desalinharem os atuadores, a ligação irá emperrar. A válvula irá travar, levando a um comportamento errático da máquina. Este método requer medições exatas e fabricação cuidadosa de braquetes.
Muitos gestores de frota preferem trocar totalmente as válvulas mais antigas. Eles os substituem por unidades eletro-hidráulicas modernas. Esses blocos mais novos geralmente apresentam compatibilidade com barramento CAN. Eles também podem utilizar solenóides proporcionais de fio direto embutidos diretamente na peça fundida.
Esta substituição oferece várias vantagens importantes. Garante uma integração mais estreita em toda a máquina. Isso resulta em chicotes elétricos mais limpos. Mais importante ainda, oferece latência de sinal significativamente menor. Os sinais elétricos viajam diretamente para o carretel interno sem enfrentar as ligações mecânicas externas.
Nenhum sistema eletrônico atinge a perfeição absoluta. As baterias eventualmente morrem. Os fios podem ocasionalmente quebrar. Portanto, você deve sempre especificar sistemas que mantenham a operação manual da alavanca. Os operadores precisam de alavancas físicas para cenários de recuperação de emergência. Se o sistema de rádio falhar durante a elevação, você deverá abaixar a carga com segurança com a mão.
Siga estas práticas recomendadas rápidas durante a integração:
Mapeie seus requisitos exatos de vazão antes de solicitar peças.
Certifique-se de que os novos solenóides elétricos correspondam à tensão nativa da máquina.
Instale o receptor no alto da máquina para maximizar a linha de visão da antena.
Teste as alavancas de acionamento manual semanalmente para evitar o acúmulo de ferrugem.
A adoção da tecnologia sem fio introduz naturalmente o ceticismo. As operadoras muitas vezes se preocupam com atrasos ou interferências. Abordar essas preocupações garante uma adoção operacional mais tranquila. Você deve compreender como a engenharia moderna resolve esses riscos comuns.
Os sistemas mais antigos às vezes sofriam de atrasos perceptíveis. Hoje, um sistema de qualidade elimina esse problema. As configurações industriais padrão operam com menos de 50 milissegundos de atraso. Este tempo de resposta permanece praticamente imperceptível para os operadores humanos.
No entanto, algumas aplicações exigem respostas ultrarrápidas. Equipamentos florestais de alta velocidade ou manipuladores rápidos de materiais exigem feedback instantâneo. Para estas aplicações de alta velocidade, verifique sempre a velocidade de processamento interno com o fabricante. Certifique-se de que o receptor decodifique os pacotes com rapidez suficiente para evitar movimentos bruscos.
Os gerentes de locais muitas vezes se preocupam com vários controles remotos operando nas proximidades. Um operador moverá acidentalmente o guindaste de outro operador? Você deve abordar esse ceticismo diretamente. Os dispositivos modernos evitam isso através de uma codificação de identificação exclusiva.
Durante a fabricação, o sistema emparelha um transmissor específico com um receptor específico. Eles compartilham um código criptográfico exclusivo. O receptor ignora qualquer pacote RF sem esta assinatura exata. Dezenas de operadores podem trabalhar com segurança nas proximidades, sem interferências.
Um controle remoto morto interrompe todo o trabalho. A duração dos turnos deve ditar suas escolhas de bateria. Os sistemas padrão alimentados por AA oferecem ampla disponibilidade. Você pode comprar baterias de reposição em qualquer lugar. Porém, exigem trocas constantes e geram resíduos.
Pacotes proprietários de íons de lítio fornecem uma solução diferente. Eles duram turnos prolongados e cansativos. Eles se integram perfeitamente com estações de acoplamento dedicadas montadas em caminhões. Os operadores simplesmente os encaixam no carregador durante os intervalos. Avalie seu fluxo de trabalho diário para escolher a melhor estratégia de gerenciamento de energia.
A operação de válvulas hidráulicas pesadas por meio de controle de rádio transforma fundamentalmente os locais de trabalho. Ele preenche com sucesso a lacuna entre a precisão digital e a potência fluida para serviços pesados. Você obtém imensos benefícios de segurança ao remover os operadores da zona de lançamento imediato. Você também mantém o controle granular necessário para elevações complexas.
Mantenha sua lógica de seleção simples e estruturada. Primeiro, baseie suas decisões principais na necessidade exata de controle proporcional versus controle liga/desliga. Em segundo lugar, aplique rigorosamente os seus requisitos de conformidade de segurança, especialmente as certificações de parada de emergência. Terceiro, avalie a facilidade mecânica de modernizar os blocos existentes versus investir na substituição completa das válvulas.
Tome uma atitude antes de finalizar qualquer compra. Consulte diretamente um engenheiro de energia de fluidos certificado. Mapeie as configurações exatas do carretel, as tensões nativas e as taxas de fluxo necessárias para seu maquinário. Esse planejamento cuidadoso garante que sua atualização sem fio ofereça desempenho contínuo e seguro.
R: Não. A válvula deve ter solenóides elétricos integrados ou ser mecanicamente adaptada com um atuador eletrônico. As válvulas manuais padrão requerem modificações físicas para aceitar sinais elétricos.
R: Os receptores adequadamente integrados apresentam um dispositivo à prova de falhas que corta imediatamente a energia dos solenóides, retornando por mola os carretéis hidráulicos para uma posição neutra/segura. Isto interrompe instantaneamente todo o movimento da máquina.
R: Sistemas industriais de alta qualidade possuem latência inferior a 50 milissegundos, o que é imperceptível aos operadores humanos e atua essencialmente em tempo real. Os operadores sentem uma conexão instantânea com a máquina.
